1. Pochopení konzolových regálů v průmyslových skladovacích systémech

Konzolové regály jsou skladovací systém postavený z vertikálních ocelových sloupů vybavených horizontálními rameny, které se vysunují ven a vytvářejí otevřené police bez předních sloupků blokujících přístup. Tato konfigurace vytváří konzolové regály zvláště vhodné pro dlouhé, objemné nebo nepravidelně tvarované materiály, které se nevejdou na běžné regály nebo paletové regály. Položky, jako jsou trubky, dřevěná prkna, ocelové tyče, hliníkové profily a válcované zboží, se běžně umisťují přímo přes ramena, kde jejich vlastní délka zajišťuje stabilitu napříč několika podpěrnými body. Protože zde nejsou žádné přední sloupy, konzolové regály umožňují vysokozdvižným vozíkům, jeřábům nebo ručnímu manipulačnímu zařízení přístup z otevřené strany a nakládání nebo vykládání materiálu po celé jeho délce. Tento přístupový vzor zkracuje dobu manipulace ve srovnání s regály, které vyžadují svislé zvedání zboží do úzkých polí.

Konzolové regály se široce vyskytují v továrnách na nábytek, v zařízeních na výrobu hardwaru, na dvorech stavebních materiálů a v závodech na zpracování kovů nebo plastů, kde je třeba organizovat dlouhé suroviny nebo hotové komponenty podle velikosti, typu nebo výrobní fáze. V těchto prostředích konzolové regály pomáhají udržet dlouhé zásoby mimo podlahu, snižují riziko ohnutí nebo poškození v důsledku nesprávného stohování a usnadňují identifikaci a vyhledávání jednotlivých položek. Konstrukce s otevřeným ramenem také podporuje strategie smíšeného skladování, protože na horní část ramen lze nainstalovat další terasové nebo síťované police, které udrží menší krabicové předměty vedle delších zásob. Výsledkem je, že konzolové regály jsou často vybírány nejen pro vyhrazené skladování dlouhých položek, ale také pro sklady, které spravují kombinaci dlouhých a standardních zásob v rámci stejné plochy.

Protože tolik materiálů, s nimiž se manipuluje na konzolových regálech, je po své délce tuhé, ale náchylné k ohnutí nebo prohnutí, když nejsou podepřeny, úložný formát si efektivně vypůjčuje svou vlastní nosnou logiku z předmětů, které drží: délka trubky nebo dřeva spočívající na několika otevřených ramenech se chová podobně jako trám podepřený v několika bodech, zůstává rovnější a stabilnější než stejný předmět spočívající na podlaze nebo v koši. To je jeden z důvodů, proč konzolové regály zůstávají preferovaným formátem i tam, kde je podlahová plocha omezená, protože alternativa podlahového skladování často stojí více plýtvání prostorem, manipulačním časem a materiálovými škodami než samotná instalace regálu.

2. Konstrukční návrh a princip činnosti konzolových regálů

(1) Konfigurace sloupců a ramen

Jádrem každého konzolového regálu je svislý sloup, obvykle ukotvený k základní desce, která je kvůli stabilitě připevněna k podlaze. Horizontální ramena jsou přišroubována nebo přivařena ke sloupu v nastavených intervalech, vyčnívajících ven a tvoří jednotlivé úložné úrovně. Protože každé rameno je podepřeno pouze na jednom konci, zatížení na něj umístěné spolu se sloupem musí odolávat ohýbací síla vytvořené podél ramene spíše než aby byly neseny přímo dolů skrz přední podpěrný sloupek jako u policových nebo paletových regálů. Výztuha mezi sloupy spolu se správně dimenzovanou základnou pomáhá distribuovat tuto ohybovou sílu zpět do podlahy a udržuje celou konstrukci stabilní i při zatížení několika úrovní najednou. Absence předního sloupku je to, co dává konzolovým regálům jejich charakter s otevřeným přístupem, ale také to znamená, že délka ramen, tloušťka materiálu a rozteč sloupků musí být přizpůsobeny očekávanému rozložení zatížení.

Základová deska a způsob jejího ukotvení stojí za to vyzdvihnout, protože konzolový sloup se silně spoléhá na podlahové připojení, aby odolal převrácení při přesazeném zatížení. Poddimenzovaná nebo špatně ukotvená základna může dovolit, aby se celý sloup pod zatížením mírně naklonil dopředu, i když samotný materiál ramene a sloupu je více než dostatečně pevný. To je důvod, proč instalační pokyny pro konzolové regály obvykle specifikují minimální půdorysnou plochu a rozmístění kotevních šroubů ve vztahu k výšce sloupu a očekávanému zatížení ramene, spíše než ponechání kotvení jako dodatečný nápad.

(2) Jednostranné a oboustranné uspořádání

Konzolové regály jsou obecně stavěny v jednom ze dvou základních uspořádání. Jednostranné uspořádání umisťuje ramena pouze na jednu stranu linie sloupu, což dobře funguje u zdi nebo podél obvodu budovy, kde není k dispozici prostor na opačné straně. Oboustranné uspořádání prodlužuje ramena na obou stranách sdílené sloupové řady a tvoří uličku, kterou lze nakládat a vykládat z obou směrů; toto uspořádání je běžné ve větších dvorech a distribučních centrech, kde je potřeba vyšší hustota skladování na omezené podlahové ploše. Volba mezi těmito dvěma uspořádáními obecně závisí na dostupné šířce budovy, směru jízdy vysokozdvižného vozíku nebo jeřábu a na tom, zda je třeba při každodenním provozu přistupovat ke skladu z jedné nebo z obou stran.

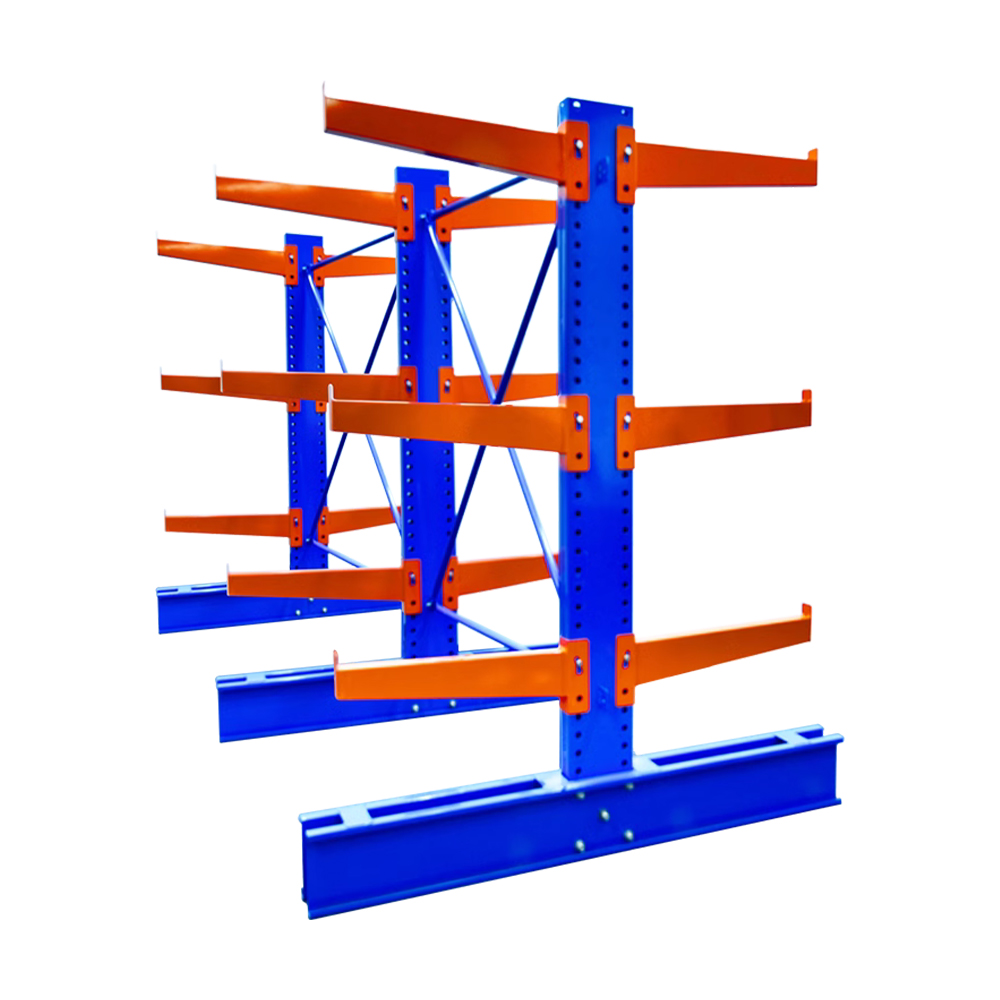

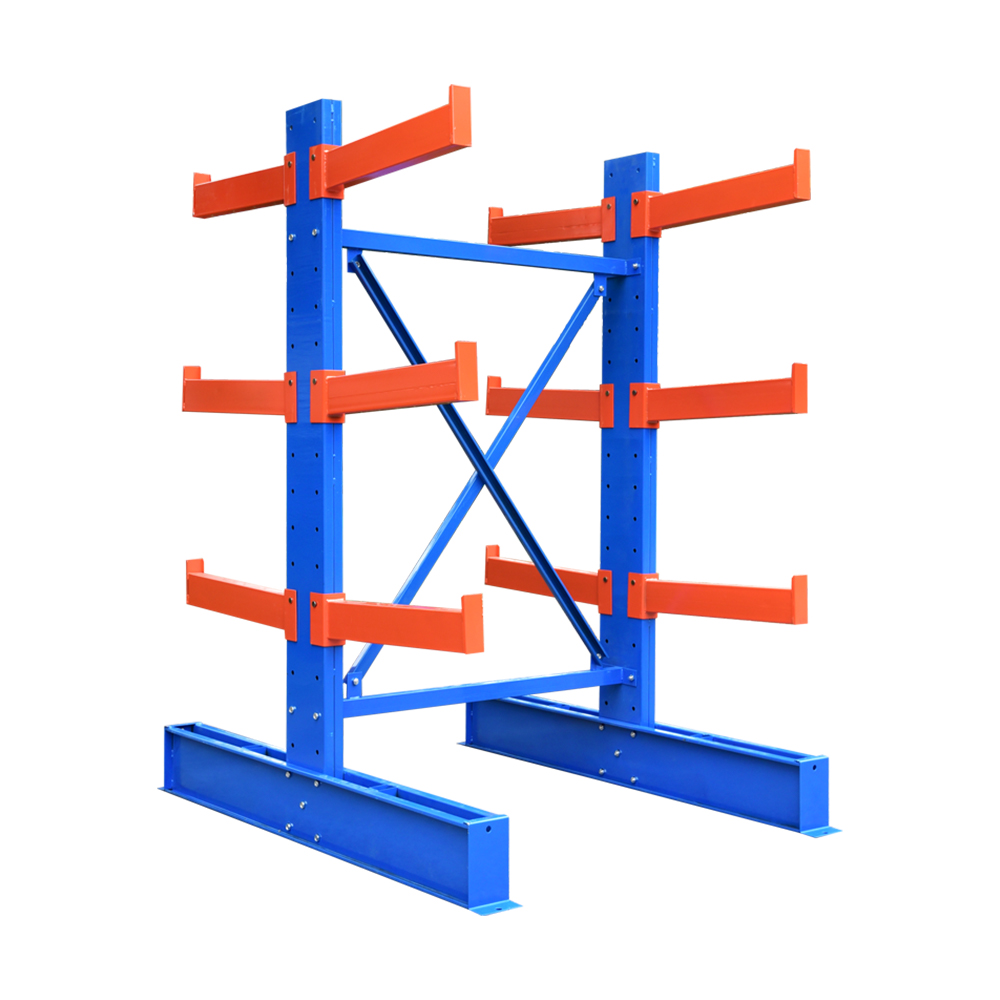

Oboustranné uspořádání také mění způsob, jakým musí být sloup a základna navrženy, protože sdílená nosná ramena sloupové linie na obou stranách musí odolávat ohybovým silám taženým ve dvou směrech, nikoli v jednom. V praxi to často znamená, že oboustranné konzolové instalace používají těžší základovou desku a širší kotevní rozteč než jednostranná dráha postavená na stejnou třídu zatížení, i když samotná jednotlivá ramena mohou být identická.

3. Běžné typy konzolových regálů a jejich charakteristiky

(1) Lehký provoz Konzolové regály

Lehké konzolové regály jsou obecně vyrobeny s lehčími ocelovými sloupy a rameny, dimenzované pro kratší délky, tenčí profily a nižší celkovou hmotnost svazků. Tato klasifikace je běžná v menších dílnách, prodejnách železářství a materiálových skladech, kde se manipuluje s položkami, jako jsou trubky z PVC, úzké lemy a lehké lisování, spíše než s velkým konstrukčním materiálem. Protože obrat v těchto nastaveních je často častý, lehké konzolové regály jsou obvykle konfigurovány s užší roztečí ramen, aby byly menší svazky uspořádané a snadno se oddělovaly podle velikosti nebo typu.

(2) Středně odolné konzolové regály

Středně odolné konzolové regály rozšiřují stejný princip otevřeného čela na širší rozsah hmotností a délek svazků, díky čemuž jsou běžnou volbou ve všeobecných výrobních závodech a distribučních místech stavebního materiálu. Tato klasifikace typicky používá mírně zesílená ramena a sloupy schopné nést smíšená zatížení bez těžšího vyztužení vyžadovaného na horním konci provozního rozsahu. Mnoho zařízení volí středně odolné konzolové regály, pokud inventář zahrnuje širokou směs velikostí položek spíše než jedinou úzkou kategorii materiálu.

(3) Vysoká zátěž Konzolové regály

Konzolové regály pro těžký provoz jsou vyrobeny se silnějšími rameny, zesílenými sloupy a pevnějšími základními spoji pro podporu dlouhých ocelových tyčí, velkých dřevěných nosníků a hustě svázaných profilů. Tato klasifikace se často vyskytuje v ocelářských servisních střediscích, velkých skladech řeziva a výrobních závodech, které skladují značné množství dlouhé suroviny čekající na další zpracování. Protože použité ohybové síly jsou na tomto konci rozsahu větší, konzolové regály pro těžké zatížení obecně vyžadují větší pozornost ukotvení základny a vyztužení sloupů během instalace.

(4) Další konfigurace

Kromě těchto tří obecných tříd zatížení jsou konzolové regály někdy dále přizpůsobeny, aby vyhovovaly specifickým prostředím, včetně mobilních základových systémů, které se pohybují podél podlahových kolejnic, aby stlačily prostor uličky v zařízeních s nižším obratem, konstrukce z nerezové oceli pro čistší zpracovatelské oblasti a povrchové úpravy odolné proti chladu pro skladování při nízkých teplotách. King Global Shelf například vyrábí konzolové regály v této širší řadě konfigurací spolu se standardními klasifikacemi služeb, což umožňuje zařízení získávat více formátů úložiště z jednoho výrobního prostředí namísto koordinace samostatných dodavatelů pro každou variantu.

Výběr mezi těmito konfiguracemi je jen zřídka o identifikaci jediné lepší možnosti, protože každá varianta vyvažuje náklady, složitost a podlahovou plochu jinak. Zařízení se stálým a předvídatelným obratem může zjistit, že pevná instalace pro těžký provoz nabízí nejlepší dlouhodobou hodnotu, zatímco provoz zpracovávající sezónní nebo proměnlivé zásoby může více těžit z mobilního základního systému, který umožňuje stlačit prostor uličky, když se aktivně používá méně ramen.

Níže uvedená tabulka uvádí konzolové regály pro lehké, střední a těžké zatížení vedle sebe pomocí indexu relativní kapacity spíše než čísel s pevnou hmotností. Tento přístup je užitečný, protože skutečná kapacita ramene vždy závisí na délce ramene, tloušťce materiálu a na tom, jak rovnoměrně je zatížení rozloženo na rameno. Pohled na tři třídy zatížení na společné stupnici stále pomáhá ilustrovat, jak se obecný rozsah kapacity posouvá, když je konstrukce zesílena pro těžší materiál. Vodorovné pruhy se při zvyšující se klasifikaci služeb rozšiřují dále doprava, což poskytuje rychlý vizuální přehled o tom, kde se každá klasifikace nachází ve vztahu k ostatním. Před výběrem konkrétní kombinace ramene a sloupu může toto obecné srovnání sloužit jako výchozí bod pro zúžení, která třída zatížení nejlépe odpovídá danému požadavku na skladování.

Jak je znázorněno v tabulce, lehké konzolové regály zaujímají spodní část relativního indexu, což odráží jejich design pro kratší, lehčí a kompaktnější předměty, se kterými se často během dne manipuluje. Středně odolné konzolové regály jsou umístěny blízko středu váhy, což představuje konfiguraci, která může podporovat širší rozsah hmotností svazků, aniž by vyžadovala těžší sekce sloupů používané v nejvyšší klasifikaci. Konzolové regály pro těžké zatížení sahají nejdále podél tyče, což odpovídá konfiguracím se silnějšími rameny, vyztuženými sloupy a pevnějšími základními spoji pro manipulaci s dlouhými ocelovými tyčemi, velkými dřevěnými trámy a hustými svázanými materiály. Relativní umístění v grafu nemá představovat přesné číslo hmotnosti pro jakýkoli jednotlivý produkt, protože dva stojany ve stejné třídě zatížení se mohou stále lišit, pokud vezmete v úvahu délku ramene, rozteč a detaily vyztužení. Místo toho je cílem srovnání ukázat obecný směr, kterým se pohybuje nosnost, protože konzolový regál je stavěn pro postupně těžší a delší zásoby. Prakticky řečeno, sklad nebo dvůr manipulující s krátkými lištami a lehkými profily by se typicky díval směrem ke spodnímu konci této stupnice, zatímco ocelové distribuční centrum skladující dlouhé tyče by se dívalo k hornímu konci. Zařízení se smíšeným inventářem někdy kombinují více než jednu třídu služeb ve stejné uličce, umisťují lehčí předměty na zbraně postavené na nižší klasifikaci a rezervují zesílené části pro nejtěžší svazky. Protože přesný údaj, který odděluje jednu třídu služeb od druhé, se může mezi výrobci a konfiguracemi lišit, kupujícím se doporučuje, aby potvrdili kapacitu na úrovni ruky pro jejich konkrétní rozměry položky, než aby se spoléhali pouze na název třídy služeb. Tento graf je proto nejužitečnější jako orientační nástroj v rané fázi plánování, než je délka ramen, rozteč a výška sloupu finalizovány pro konkrétní rozvržení. Pochopení tohoto relativního umístění také pomáhá při porovnávání konzolových regálů s jinými úložnými formáty, o nichž se pojednává dále v tomto článku, protože objasňuje, kam která třída zatížení zapadá do širší řady řešení skladování dlouhých položek.

4. Klíčové vlastnosti a výhody konzolových regálových systémů

(1) Otevřený přední přístup

Jednou z nejpraktičtějších výhod konzolových regálů je design s otevřenou přední částí , který odstraňuje přední sloupky nacházející se v uzavřených regálových systémech a umožňuje vysokozdvižným vozíkům, jeřábům nebo ručnímu manipulačnímu zařízení přijíždět přímo z otevřené strany. Tento přístupový vzor je zvláště užitečný pro dlouhé předměty, které nelze naklonit nebo zvednout svisle do úzkého prostoru bez rizika poškození nebo bez nutnosti dalších manipulačních kroků. Vzhledem k tomu, že nakládání a vykládání může probíhat po celé délce položky spíše než přes omezený otvor, konzolové regály často zkracují čas potřebný k umístění nebo vyskladnění dlouhých zásob ve srovnání s uzavřenými skladovacími formáty.

(2) Strukturální pevnost a rozložení zatížení

Konzolové regály se spoléhají na zkonstruovaná ramena a sloupy navržené speciálně tak, aby zvládaly ohybové síly, které vznikají, když náklad spočívá na podpěře s jedním koncem spíše než na předním a zadním rámu. Základové desky, ukotvení v podlaze a ztužení mezi sloupy, to vše přispívá k udržení stability konstrukce, i když je více podlaží zatíženo dlouhým materiálem současně. Tento strukturální přístup umožňuje souvislé dlouhé předměty, jako jsou trubky nebo dřevo v plné délce, skladovat přes několik ramen, aniž by bylo nutné je řezat, ohýbat nebo přemisťovat tak, aby se vešly na kratší úložný prostor.

(3) Nastavitelná rozteč ramen a volitelná palubka

Ramena na konzolovém regálu lze obvykle přemístit podél výšky sloupu, což umožňuje upravit vertikální rozteč podle toho, jak se v průběhu času mění průměr položky, výška svazku nebo potřeby skladování. Mnoho konzolových regálů také podporuje volitelné palubky nebo síťové panely umístěné napříč rameny, čímž přeměňují část konstrukce na plochý regálový prostor vhodný pro krabicové nebo menší paletizované zboží. Tato flexibilita znamená, že jediná konzolová regálová instalace může často podporovat jak dlouhé suroviny, tak menší smíšené zásoby v rámci stejné plochy, což je užitečné zejména v zařízeních, která nemají oddělený prostor pro dva různé regálové systémy.

(4) Snížená materiální škoda a viditelnost zásob

Vzhledem k tomu, že dlouhé předměty spočívají na několika otevřených podpěrných bodech místo toho, aby byly stohovány nebo nacpány ve stísněném prostoru, konzolové regály obecně snižují poškození ohýbáním, poškrábáním a rozdrcením, ke kterému může dojít, když se dlouhé zásoby hromadí přímo na podlaze. Otevřený design také udržuje sklad viditelný po celé délce, což zaměstnancům usnadňuje na první pohled identifikovat jakost, velikost nebo stav, než aby museli vytahovat položky ke kontrole, což zase může zkrátit čas strávený hledáním konkrétní délky nebo profilu během rušné směny.

Radarová tabulka níže uvádí konzolové regály, paletové regály a standardní regály vedle sebe v pěti obecných charakteristikách, které často ovlivňují rozhodnutí o skladování. Spíše než přidělování pevného technického hodnocení je tvar nakreslený pro každý systém zamýšlen jako obecné srovnání založené na tom, jak se každý formát obvykle používá v praxi. Pět referenčních bodů použitých v tomto srovnání je vhodnost dlouhodobého skladování, prostorová efektivita pro nepravidelné tvary, všestrannost smíšeného inventáře, nastavitelnost ramen nebo úrovně a přístupová rychlost. Větší tvar směrem k určitému bodu naznačuje, že formát úložiště má tendenci fungovat v této oblasti relativně dobře ve srovnání s ostatními dvěma zobrazenými formáty. Tento druh přehledu může být užitečný na začátku projektu, než se zařízení usadí na jednom formátu úložiště nebo se rozhodne kombinovat více než jeden typ v rámci stejné budovy.

Podíváme-li se na tvar konzolových regálů, nejširší body připadají na vhodnost skladování dlouhých položek, nastavitelnost ramen a rychlost přístupu, což odráží design s otevřenou přední částí a možnost dimenzovat ramena na širokou škálu délek položek. Paletové regály mají oproti tomu tendenci dosahovat nižších skóre, pokud jde o vhodnost skladování dlouhých položek, protože paletizované regály jsou obecně dimenzovány podle standardních stop palet spíše než kontinuálních dlouhých zásob. Standardní police vykazují nejmenší tvar z hlediska vhodnosti pro dlouhé položky a nastavitelnosti ramen, protože pevné úrovně polic jsou navrženy hlavně pro krabicové nebo menší jednotné položky, spíše než pro dlouhý nebo nepravidelný materiál. Pokud jde o prostorovou efektivitu pro nepravidelné tvary, konzolové regály a paletové regály sedí blíže k sobě, protože oba systémy jsou postaveny na konstrukčních sloupech, které podporují značnou hustotu skladování od podlahy ke stropu. Univerzálnost smíšeného inventáře podtrhuje jednu z praktických silných stránek konzolových regálů, protože přes ramena lze přidat volitelné palubky, aby bylo možné pojmout menší krabicové zboží, aniž by bylo potřeba samostatného regálového systému. Rychlost přístupu také v tomto srovnání upřednostňuje konzolové regály, a to především proto, že konfigurace s otevřenou přední částí umožňuje zařízení přistupovat přímo, spíše než navigovat do uzavřeného prostoru. Stojí za zmínku, že tato radarová tabulka odráží spíše obecné tendence než pevné pořadí, které platí pro každé zařízení, protože dobře naplánované uspořádání paletových regálů může být stále vysoce efektivní pro paletizované zboží a regály zůstávají praktickou volbou pro menší, jednotné položky. Srovnání je nejužitečnější jako výchozí bod, když sklad zpracovává různé typy položek a potřebuje se rozhodnout, jak rozdělit sklad mezi dlouhé konzolové sekce a jiné formáty regálů. V mnoha zařízeních jsou konzolové regály instalovány vedle paletových regálů nebo regálů, místo aby je zcela nahrazovaly, protože každý formát má tendenci sloužit jiné části celkového inventáře. Kontrola takového grafu spolu se skutečnými rozměry položek a manipulačním zařízením na místě zůstává důležitým krokem před dokončením uspořádání skladu.

5. Průmyslové aplikace a typické případy použití konzolových regálů

(1) Stavební materiály a sklady řeziva

Sklady stavebního materiálu a dodavatelé řeziva patří mezi nejběžnější nastavení pro konzolové regály, kde je třeba dlouhá prkna, konstrukční nosníky, části potrubí a lišty udržovat od země a organizovat je podle velikosti nebo třídy. Otevřený přední přístup umožňuje nakladačům nasouvat dlouhá prkna nebo trubky přímo na ramena, aniž by je museli manévrovat přes uzavřený prostor, což je zvláště užitečné, když materiál přichází v hromadných zásilkách, které je třeba rychle roztřídit.

(2) Zpracování kovů a profilů

Zařízení na zpracování kovů a profilů často používají konzolové regály pro skladování ocelových tyčí, hliníkových výlisků a dalších dlouhých surovin před nebo po obrábění. Vzhledem k tomu, že tyto předměty jsou často těžké a tuhé po své délce, nosná konstrukce s otevřeným ramenem pomáhá předcházet ohýbání nebo deformaci, ke kterému může dojít, když je dlouhý kovový materiál naskládán přímo na podlahu nebo vmáčknut do poddimenzovaného skladovacího prostoru.

(3) Výroba nábytku

Výrobci nábytku se často spoléhají na konzolové regály pro skladování dlouhých součástí, jako jsou rámy, záclonové kolejnice a ozdobné díly, které se nevejdou pohodlně na standardní police. Uchovávání těchto součástí na otevřených ramenech namísto volně naskládaných na podlaze snižuje riziko zkroucení a usnadňuje výrobnímu personálu výběr správné délky nebo profilu během montáže.

(4) Logistická a distribuční centra

Logistická a distribuční centra, která manipulují s dlouhými nákladními položkami, hadičkami nebo zbožím ve tvaru profilu, někdy instalují konzolové regály vedle paletových regálů, aby spravovaly část svých zásob, která neodpovídá standardní stopě palet. V těchto nastaveních konzolové regály obvykle pokrývají menší, ale stále důležitou část celkového plánu skladování a spíše doplňují než nahrazují jiné již používané formáty regálů.

(5) Zařízení na vytlačování plastů, hliníku a trubek

Operace založené na vytlačování, včetně závodů na výrobu plastů a hliníkových profilů, často generují souvislé délky hotového produktu přímo z výrobní linky a konzolové regály umístěné blízko konce linky umožňují čerstvě vytlačované délky, aby byly naskládány a ochlazovány, aniž by byly ohýbány nebo navíjeny. Protože extrudovaný materiál může být náchylnější k povrchovým skvrnám než masivní tyčový materiál, jsou ramena v těchto nastaveních někdy vybavena ochrannými kryty nebo vycpávkami, aby se snížilo poškození kontaktů během přípravy.

Sloupcový graf níže představuje obecný ilustrativní pohled na to, jak bývá použití konzolových stojanů rozděleno do několika běžných odvětví. Tato čísla nepocházejí z jediného formálního průzkumu, ale odrážejí široké vzorce běžně spojené s potřebami skladování dlouhých položek v různých sektorech. V pěti reprezentativních kategoriích se používá stavební materiály a řezivo, zpracování kovů a profilů, výroba nábytku, logistika a distribuce a zpracování plastů nebo hliníku. Vyšší sloupce označují odvětví, kde jsou konzolové regály častěji spojovány se skladováním dlouhých položek, zatímco kratší sloupce představují sektory, kde formát stále platí, ale ve srovnání s ostatními se objevuje méně často. Tento graf má spíše poskytnout obecný přehled o tom, kam konzolové regály zapadají do širšího průmyslového kontextu, než aby sloužil jako přesné rozdělení trhu.

Stavební materiály a řezivo představují na tomto obrázku nejvyšší sloup, který odpovídá častému používání konzolových regálů pro skladování prken, trámů, trubek a dalšího podlouhlého stavebního materiálu na dvorech a distribučních místech. Těsně následuje zpracování kovů a profilů, které odráží to, jak jsou ocelové tyče, hliníkové výlisky a válcované nebo tyčovité suroviny běžně organizovány na konzolových ramenech před nebo po obrábění. Výroba nábytku se jeví jako sloup střední velikosti, protože mnoho nábytkových komponentů, jako jsou dlouhé kolejnice, rámy a ozdobné díly, těží z otevřeného předního úložiště, které udržuje materiál rovný a snadno se získává bez opakovaného přemisťování. Logistická a distribuční centra vykazují na tomto obrázku poněkud menší podíl, především proto, že taková zařízení často spravují širší mix typů položek, což znamená, že konzolové regály obvykle pokrývají pouze dlouhou část jejich celkového skladu. Zpracování plastů a hliníku se zde objevuje jako nejmenší sloupec, i když to neznamená, že formát je v tomto sektoru nedůležitý, pouze to, že představuje užší část celkových potřeb skladování ve srovnání s ostatními čtyřmi kategoriemi. Ve všech pěti kategoriích je hlavní důvod, proč se konzolové regály objevují, do značné míry stejný: položky, které jsou příliš dlouhé, příliš nepravidelné nebo příliš objemné pro standardní regály nebo paletové regály, potřebují nosnou konstrukci, která umožňuje jejich vlastní délce bezpečně spočívat na několika otevřených ramenech. Zařízení, která kombinují více než jednu z těchto průmyslových charakteristik, jako je výrobce, který zpracovává kovové profily a montuje nábytkové komponenty, často končí používáním konzolových regálů ve více než jedné části svého provozu. Relativní velikost uvedená v tomto grafu se může značně posunout z jednoho zařízení do druhého v závislosti na objemu výroby, dostupné podlahové ploše a specifické směsi surovin, se kterými se na místě manipuluje. Vzhledem k této variabilitě by měl být graf chápán spíše jako obecná orientace než jako pevné pravidlo pro každý sklad nebo dvůr. Přezkoumání toho, jak se konzolové regály používají v podobných zařízeních, může stále představovat užitečný referenční bod při plánování nového uspořádání skladu nebo rozšiřování stávajícího.

6. Jak souvisí délka ramene s nosností

Délka ramene je vedle tloušťky materiálu a vyztužení sloupu jedním z nejvlivnějších faktorů při určování toho, jakou váhu může konzolové rameno bezpečně unést. Vzhledem k tomu, že ramena jsou upevněna pouze na jednom konci, prodloužení tohoto ramene směrem ven zvyšuje ohýbací efekt v místě, kde se setkává se sloupkem, i když celková hmotnost umístěná na rameni zůstane stejná. Pochopení tohoto vztahu obecně může pomoci při porovnávání konfigurací konzolových regálů nebo při přezkoumání toho, proč výrobci nabízejí řadu délek ramen spárovaných s různými úrovněmi vyztužení spíše než jeden univerzální design.

Užitečným způsobem, jak si to představit, je skokanské prkno: odrazový můstek vysunutý dále nad vodu se pod váhou stejné osoby prohne znatelně více než kratší prkno přišroubované ke stejné základně. Materiál desky se nezměnil, pouze vzdálenost mezi pevným koncem a nákladem a konzolová ramena reagují na délku v podstatě stejně.

Spojnicový graf níže ilustruje obecný inženýrský vztah spíše než konkrétní specifikaci produktu: jak se délka konzolového ramene zvětšuje, relativní nosnost, kterou může bezpečně nést, má tendenci klesat, pokud rameno a sloup nejsou dále vyztuženy. Tento vzor vyplývá ze základního chování konzolového nosníku, kde zatížení umístěné dále od podepřeného konce vytváří větší ohybový efekt v místě, kde se rameno setkává se sloupem. Vodorovná osa seskupuje délku ramen do čtyř obecných kategorií, od kratších ramen k extra dlouhým ramenům, zatímco svislá osa představuje spíše index relativní nosnosti než přesné číslo hmotnosti. Sklon čáry směrem dolů je hlavním bodem zájmu, protože ukazuje, jak kapacita má tendenci klesat, když se délka ramene rozšiřuje směrem ven ze sloupu. Tento vztah je jedním z důvodů, proč výrobci konzolových regálů nabízejí řadu délek ramen spárovaných s různými tloušťkami sloupků a ramen namísto jediné pevné konfigurace.

Na kratším konci vodorovné osy je index relativní nosnosti umístěn ve svém nejvyšším bodě, což odráží, jak kratší rameno umístí zatížení blíže ke sloupu, a proto vytváří menší ohybový efekt v místě připojení. Při pohybu směrem ke středně dlouhým ramenům se čára začíná svažovat dolů, což naznačuje, že i mírné zvýšení délky ramene může snížit množství hmotnosti, které rameno bezpečně unese, pokud jeho tloušťka a síla sloupu zůstanou nezměněny. Kategorie dlouhých ramen pokračuje v tomto klesajícím trendu, což ilustruje, proč zařízení skladující delší materiál, jako jsou prodloužené části potrubí nebo dlouhé dřevěné trámy, obvykle spojují delší ramena se silnějšími ocelovými sekcemi nebo dodatečným vyztužením sloupů, než aby jednoduše prodlužovali rameno pro lehčí zatížení. Na extra dlouhém konci osy dosahuje relativní index svého nejnižšího bodu na tomto obrázku, což zdůrazňuje, proč velmi dlouhé rozpětí často vyžaduje těžší konfigurace konzolových regálů, užší rozteč ramen podél výšky sloupu nebo dodatečné vyztužení mezi sloupy. Stojí za zmínku, že tento pokles není automatickým důkazem toho, že delší rameno je v absolutních hodnotách slabší, protože výrobci pravidelně zvětšují tloušťku ramene nebo velikost sloupku, aby kompenzovali přidaný ohybový efekt delšího rozpětí. Spíše má graf znázornit základní mechanickou tendenci, kterou je třeba řešit prostřednictvím návrhu, výběru materiálu a vyztužení, kdykoli se délka ramene zvětší. To je také důvod, proč soustředění velkého bodového zatížení přímo na špičku dlouhého ramene obecně vytváří větší napětí než rozložení stejné hmotnosti rovnoměrně po jeho délce, což je detail, na kterém záleží při umístění trubek, tyčí nebo svazků profilů přes ramena. Výběr vhodné třídy zátěže, o které jsme pojednávali dříve v tomto článku, v kombinaci s vhodnou délkou ramene je proto spíše společným rozhodnutím než dvěma samostatnými. Zařízení, která plánují skladovat stále delší materiál v průběhu času, mohou také chtít zvážit očekávané budoucí potřeby, protože pozdější upgradování délky ramene může být rušivější než zohlednění při počátečním plánování. Tento vztah v konečném důsledku posiluje, proč výběr konzolových regálů těží z přezkoumání skutečných rozměrů položek a očekávaného zatížení, spíše než z výběru délky ramene pouze na základě vizuálního odhadu.

7. Průvodce výběrem: Výběr správné konfigurace konzolového stojanu

Výběr vhodné konfigurace konzolového regálu obecně zahrnuje posouzení několika faktorů společně, spíše než zaměření na jediné měření. Rozměry položky, očekávaná hmotnost nákladu, dostupná podlahová plocha a způsob, jakým se bude přistupovat k materiálu během nakládání a vykládání, to vše ovlivňuje, která třída zatížení, rozmístění a rozteč ramen budou pro dané zařízení dobře fungovat.

(1) Posuďte hmotnost nákladu a rozměry položky

Výchozím bodem pro většinu výběrů konzolových regálů je jasný obrázek toho, co bude uloženo, včetně typické délky položky, hmotnosti a průřezu, protože tyto podrobnosti určují, zda je vhodná konfigurace pro lehké, střední nebo těžké zatížení. Zařízení, která očekávají, že budou v průběhu času skladovat řadu velikostí položek, mohou také chtít naplánovat určitou flexibilitu v rozmístění ramen, spíše než navrhovat striktně pouze podle aktuálního inventáře.

(2) Určete jednostranné nebo oboustranné rozvržení

To, zda by konzolový regál měl být jednostranný nebo oboustranný, obecně závisí na dostupné šířce budovy a na tom, zda je třeba k materiálu přistupovat z jednoho směru nebo z obou. Zařízení umístěná podél stěny nebo obvodu budovy často používají jednostranné uspořádání, zatímco otevřené podlahové plochy s dostatečnou šířkou na obou stranách často používají oboustranné uspořádání, aby se zvýšila hustota skladování v rámci stejné plochy.

(3) Naplánujte si rozteč ramen a výšky úrovní

Svislé rozmístění ramen by mělo být obecně plánováno kolem výšky nebo průměru skladovaných předmětů, s dostatečnou vzdáleností mezi úrovněmi, aby bylo možné bezpečně umístit a vyzvednout pomocí zamýšleného manipulačního zařízení. Zařízení pracující s různými výškami položek někdy mění rozteč ramen napříč různými sekcemi stejného konzolového regálu, spíše než aby používala jednotnou rozteč v celém rozsahu.

(4) Zvažte vnitřní nebo venkovní prostředí

Protože sklady stavebních materiálů a podobná zařízení často skladují konzolové regály venku, běžně se používají ochranné nátěry nebo galvanizované povrchové úpravy, aby se v průběhu času omezily účinky vystavení povětrnostním vlivům. Vnitřní instalace, pro srovnání, mohou upřednostňovat jiné povrchové úpravy v závislosti na tom, zda skladovací prostor splňuje požadavky na čisté zpracování nebo obecný průmyslový materiál. Dodavatelé, jako je King Global Shelf, obvykle podporují tuto fázi plánování přezkoumáním rozměrů položek, očekávaného zatížení a dostupné podlahové plochy, než doporučí konkrétní délku ramene, výšku sloupu a klasifikaci zatížení pro daný projekt.

(5) Plán uvolnění manipulačního zařízení

Vzhledem k tomu, že konzolové regály jsou nakládány z otevřené přední části spíše než přes uzavřený prostor, šířka uličky před instalací musí zohledňovat poloměr otáčení a výšku stožáru vysokozdvižných vozíků nebo jeřábů, které budou použity, nejen délku skladovaných položek. Podcenění této mezery je běžnou chybou plánování, protože stojan, který se pohodlně vejde na papír, může být stále obtížné bezpečně vložit, pokud zařízení nemůže manévrovat na místo bez opakovaného přemisťování.

8. Údržba a bezpečnostní postupy pro konzolové regálové systémy

Stejně jako jiné konstrukční regálové systémy, konzolové regály těží z běžné pozornosti, aby mohly bezpečně fungovat po celou dobu své životnosti. Následující postupy se běžně doporučují pro zařízení, která se spoléhají na konzolové regály pro skladování dlouhých položek.

(1) Rutinní konstrukční inspekce

Pravidelná kontrola spojů mezi rameny a sloupů, svarů a šroubových spojů na ohyb, praskliny nebo uvolnění pomáhá zachytit rané známky napětí dříve, než se rozvinou do větších strukturálních problémů. To je zvláště důležité v zařízeních, kde vysokozdvižné vozíky nebo jeřáby pracují v blízkosti otevřené přední části regálu, protože drobné nárazy mohou někdy ovlivnit vyrovnání ramen v průběhu času.

(2) Postupy rozložení zátěže

Rovnoměrné rozložení dlouhých předmětů mezi více ramen, spíše než soustředění těžkých bodových zatížení v blízkosti špičky jednoho ramene, pomáhá snížit zbytečné ohybové namáhání ve spojení rameno-sloup. Použití rozpěrek nebo prokladů mezi naskládanými dlouhými předměty může také pomoci zabránit posunu a nerovnoměrnému tlaku na ramena pod nimi.

(3) Ohledy na životní prostředí a korozi

Konzolové regály skladované venku, jako jsou regály používané na skladech stavebních materiálů, by měly být pravidelně kontrolovány, zda nevykazují známky povrchové koroze, zejména ve vlhkém nebo přímořském klimatu, kde se ochranné povlaky mohou rychleji opotřebovat. Vnitřní konzolové regály používané v čistších zpracovatelských prostředích se mohou místo toho zaměřit na udržování povrchů bez zbytků, které by mohly ovlivnit umístění nákladu nebo viditelnost konstrukčních součástí.

(4) Informovanost operátora a manipulační postupy

Protože konzolové regály jsou nakládány z otevřené přední části spíše než přes uzavřený prostor, mají operátoři vysokozdvižných vozíků a jeřábů prospěch ze specifického školení o úhlech nájezdu a umístění nákladu, aby se během nakládání vyhnuli kontaktu s rameny nebo sloupy. Jasné označení klasifikace výkonu a maximální rozteč ramen může také pomoci operátorům správně manipulovat s materiálem v různých částech stejné instalace.

(5) Dokumentace a záznamy o zatížení

Vedení jednoduchého záznamu o jmenovité provozní třídě každé instalace, délce ramene a datu poslední kontroly pomáhá zařízením sledovat, kdy může nastat opakovaná kontrola, zejména když se personál a vybavení v průběhu času mění. Tento druh dokumentace také usnadňuje potvrzení, že navrhované zatížení stále spadá do původních konstrukčních parametrů před přidáním nového nebo těžšího inventáře do stávající části regálu.

9. Často kladené otázky o konzolových regálech

(1) Jaké typy položek se obvykle skladují na konzolových regálech?

Konzolové regály se obecně používají pro dlouhé, objemné nebo nepravidelně tvarované položky, jako jsou trubky, dřevo, ocelové tyče, hliníkové profily a válcovaný nebo svázaný materiál, který se nevejde pohodlně na standardní regály nebo paletové regály. Volitelné palubky mohou také rozšířit stejnou instalaci tak, aby držela menší krabicové zboží vedle těchto delších položek.

(2) Jaký je rozdíl mezi jednostrannými a oboustrannými konzolovými regály?

Jednostranné konzolové regály umisťují ramena pouze na jednu stranu sloupové řady a jsou společné u stěn nebo obvodů budov, zatímco oboustranné konzolové regály rozšiřují ramena na obě strany sdílené sloupové řady, aby vytvořily uličku, která je přístupná z obou směrů. Oboustranná uspořádání obecně vyžadují těžší základnu a sloup, aby odolávaly ohybovým silám taženým ve dvou směrech.

(3) Lze konzolové regály používat venku?

Mnoho konzolových regálů se používá venku, zejména ve skladech stavebních materiálů a skladech řeziva, často s ochrannými nátěry nebo galvanizovanými povrchovými úpravami, které pomáhají konstrukci odolávat povětrnostním vlivům v průběhu času. Pravidelné kontroly koroze se stále doporučují, i když jsou na místě ochranné nátěry.

(4) Jak je určena vhodná třída zatížení pro konzolový regál?

Klasifikace služeb je obecně založena na očekávané hmotnosti, délce a průřezu skladovaných položek spolu s tím, jak bude toto zatížení rozděleno mezi ramena, spíše než na jediném pevném měření. Zařízení, která v budoucnu očekávají větší nebo delší zásoby, často od počátku plánují určitou dodatečnou kapacitní rezervu.

(5) Lze konzolové regály kombinovat s jinými regálovými systémy ve stejném zařízení?

Mnoho skladů a dvorů instaluje konzolové regály vedle paletových regálů nebo standardních regálů, přičemž každý formát používá pro tu část zásob, se kterou je vhodné manipulovat ve stejné budově. Tento kombinovaný přístup je běžný všude tam, kde provozovna spravuje jak dlouhé, nepravidelné zásoby, tak standardní krabicové nebo paletizované zboží.

(6) Poskytuje King Global Shelf podporu pro plánování rozvržení konzolových regálů?

King Global Shelf nabízí konzultace s uspořádáním jako součást pozadí výroby konzolových regálů, přezkoumání rozměrů položek a dostupné podlahové plochy, aby pomohla určit vhodnou délku ramene, výšku sloupu a klasifikaci provozu před instalací. Tato konzultace obvykle také zahrnuje, zda jednostranná nebo oboustranná konfigurace nejlépe vyhovuje dostupné šířce budovy.
