1. Co je mezipatrové regály

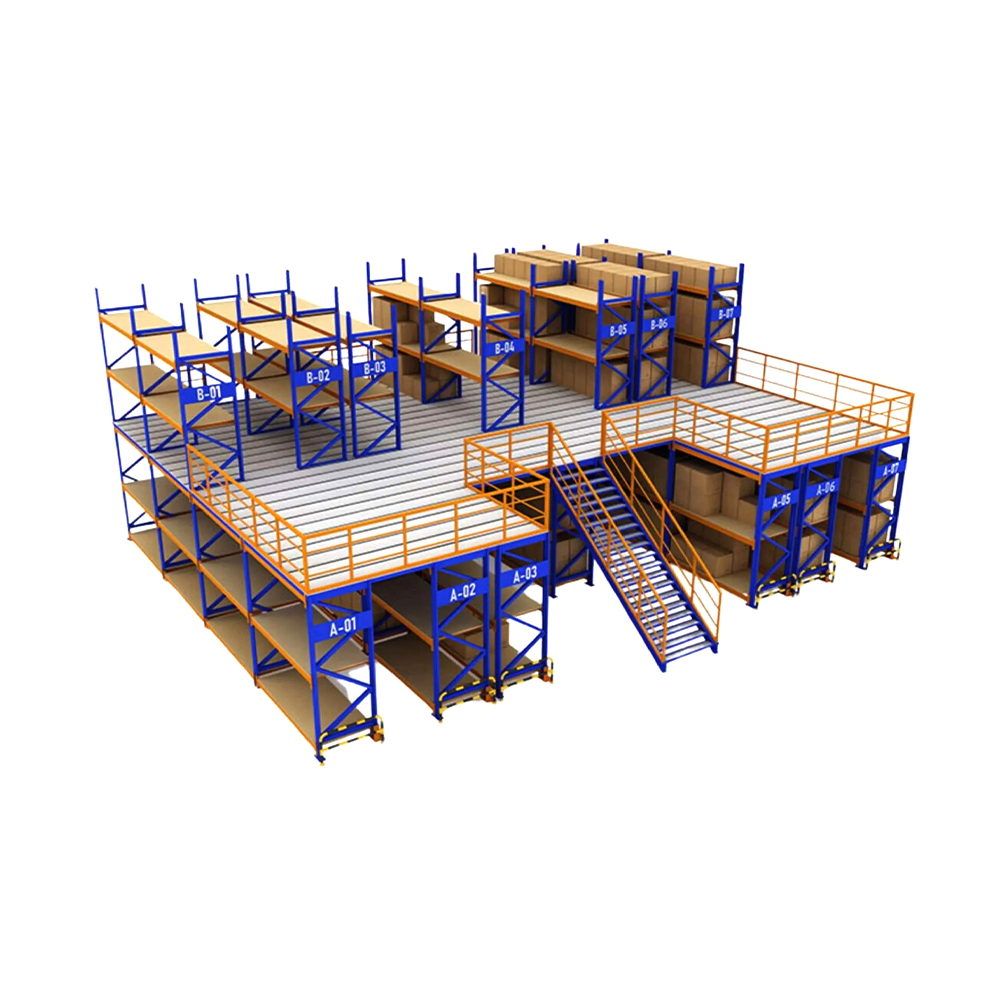

Mezipatrové regály je víceúrovňový úložný systém na ocelové plošině postavený uvnitř stávající budovy za účelem vytvoření dalších využitelných podlaží bez rozšiřování půdorysu budovy. Namísto skladování zboží na jedné přízemní vrstvě používají mezipatrové regály sloupy, trámy a palubky ke zvednutí druhé nebo třetí pracovní plochy nad původní podlahu, čímž efektivně zdvojnásobí nebo ztrojnásobí využitelnou skladovací plochu ve stejných stěnách. Tato kategorie je zvláště důležitá pro zařízení s vysokou světlou výškou stropu, ale omezeným prostorem na zemi, protože přeměňuje nevyužitý horní prostor na funkční skladovací nebo pracovní úroveň. Konstrukce může podporovat skladování zboží, vychystávací stanice, lehké montážní práce nebo obecný pracovní prostor, v závislosti na tom, jak je platforma nakonfigurována a obložena.

Protože jsou mezipatrové regály instalovány jako volně stojící ocelová konstrukce nezávislá na plášti budovy, lze je obecně plánovat kolem stávajících sloupů, dveří a stropních překážek, než aby vyžadovaly novou konstrukci. Maximalizace výšky skladu pomocí mezipatrových regálů je jedním z nejpřímějších způsobů, jak zvýšit skladovací kapacitu bez získání další podlahové plochy , což je důvod, proč je tato kategorie často zvažována zařízeními, která čelí spíše prostorovým omezením než omezením výroby. V následujících částech jsou uvedeny konstrukční součásti typické mezipatrové regálové platformy, běžné aplikační scénáře, srovnání využití prostoru, možnosti obložení a pokyny pro údržbu relevantní pro dlouhodobý bezpečný provoz.

2. Konstrukční prvky mezipatrových regálů

Mezipatrová regálová plošina je sestavena z definovaného souboru konstrukčních prvků, z nichž každý přispívá k celkové nosnosti a bezpečnému přístupu mezi patry.

(1) Podpěrné sloupy a nosníky

Svislé ocelové sloupy přenášejí kombinovanou hmotnost plošiny, skladovaného zboží a pěší dopravy dolů na podlahovou desku, zatímco vodorovné nosníky se rozprostírají mezi sloupy, aby podpíraly podlahu nahoře. Rozteč sloupů je plánována kolem šířky uličky a uspořádání skladu na spodní i horní úrovni.

(2) Povrch palubky

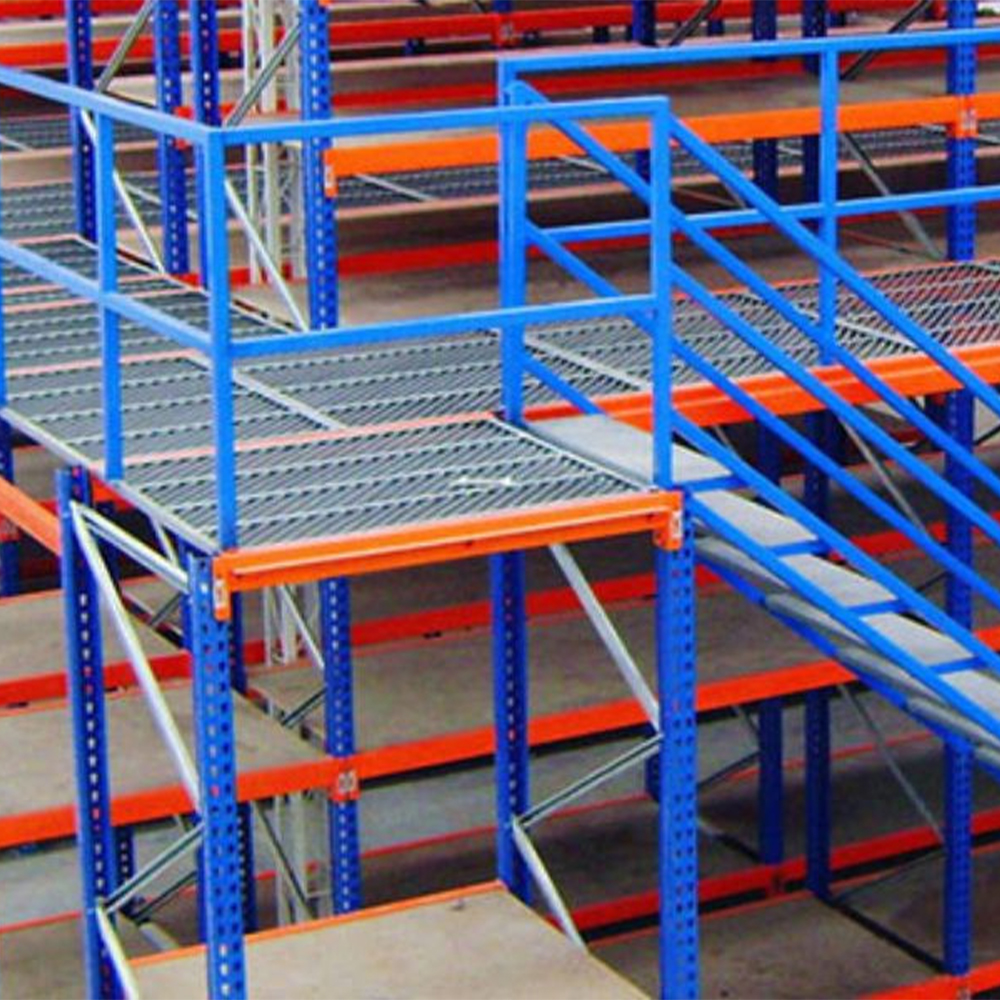

Povrch terasy tvoří pochůznou a nosnou podlahu horního patra a je vybírán na základě skladovaného zboží, intenzity pěší dopravy a případných požadavků na požární předpisy pro konkrétní zařízení. Mezi běžné materiály teras patří ocelové panely, dřevotřískové desky a otevřené ocelové rošty, z nichž každý je vhodný pro různé kombinace zatížení a potřeb proudění vzduchu.

(3) Schodiště, zábradlí a bezpečnostní brány

Schodiště umožňují přístup mezi patry, zatímco obvodová madla a prkénka snižují riziko pádu nebo pádu předmětů podél otevřených okrajů. Paletové bezpečnostní závory jsou běžně instalovány na nakládacích bodech na horní úrovni, což umožňuje zvedání palet otvorem brány, přičemž je okraj chráněn během normálního provozu.

3. Klíčové funkce a aplikační scénáře

Mezipatrové regály jsou obecně vybírány pro svou schopnost maximalizovat výšku skladu a skladovací plochu a rozšířit tak využitelnou kapacitu bez nové konstrukce. Flexibilní konfigurace podlahy umožňuje, aby se platforma přizpůsobila různým typům zboží a provozním pracovním postupům, protože rozmístění sloupů a obložení lze uspořádat podle specifických požadavků na skladování nebo pracovní stanici. Běžné scénáře aplikací pro tuto kategorii zahrnují následující.

• Továrny a sklady s vysokými stropy, ale omezeným prostorem na zemi, kde lze objem nadzemní části přeměnit na použitelnou druhou úroveň.
• Centra plnění elektronického obchodu pro malé a středně velké zboží, oddělující hromadné skladování na horních úrovních od činnosti vychystávání níže.
• Maloobchodní zázemí, dílny a skladovací prostory komponentů vyžadující další organizovaný prostor bez rozšiřování budovy.
• Výrobní prostory skladující díly, polotovary a hotové výrobky při zachování přehlednosti výrobních podlah.
• Kanceláře a administrativní prostory vyžadující vícevrstvý prostor v rámci skladu nebo lehké průmyslové budovy.

Provozy lehkého průmyslu a elektroniky často upřednostňují mezipatrové regály pro malé díly, příslušenství a obalové materiály s více SKU, protože platforma umožňuje hustou organizaci mnoha malých položek na další úrovni. V každém z těchto scénářů je základní výhoda stejná: přeměna vertikálního objemu budovy na funkční druhé patro spíše než rozšíření fyzické stopy zařízení.

4. Zisk využití prostoru z mezipatrového regálu

Jedním z nejjasnějších způsobů, jak porozumět hodnotě mezipatrových regálů, je podívat se na to, kolik dodatečné využitelné podlahové plochy může platforma vytvořit v rámci stejné plochy budovy. Než si prohlédnete níže uvedený rozchodový diagram, pomůže vám poznamenat, že mezipatro obvykle přidává kdekoli od zlomku plochy přízemí až po téměř celou plochu přízemí, v závislosti na tom, jakou část výšky budovy a půdorysu má platforma pokrýt. Částečné mezipatro zakrývající část skladu přidá menší procentuální zisk, zatímco celoplošná platforma pokrývající celou spodní úroveň se může přiblížit téměř zdvojnásobení užitné plochy. Níže uvedené měřidlo představuje obecný scénář plného pokrytí jako ilustrativní referenční bod spíše než zaručený výsledek pro každou instalaci. Skutečný zisk prostoru vždy závisí na výšce stropu, umístění sloupů a na tom, jak velká část přízemí je ponechána otevřená pro přístup pod plošinou.

Tento graf měřidel ukazuje spíše obecný ilustrativní údaj než pevný výsledek a představuje scénář, kdy mezipatrová plošina pokrývá většinu dostupné plochy v přízemí při použitelné výšce stropu. Poloha ručičky měřidla odráží, že instalace s téměř úplným pokrytím se mohou přiblížit téměř zdvojnásobení využitelné podlahové plochy, zatímco částečné instalace pokrývající pouze část budovy by ve stejném měřítku vykazovaly proporcionálně menší zisk. Výška stropu je nejvýznamnějším omezujícím faktorem v tomto výpočtu, protože mezipatrová regálová plošina vyžaduje dostatek volného prostoru pod i nad palubou pro bezpečné stohování, vychystávání a světlou výšku. Rozteč sloupů také ovlivňuje dosažitelný zisk, protože širší rozpětí obecně vyžaduje hlubší paprsky, což může mírně snížit světlou výšku dostupnou na úrovni níže. Zařízení, která zvažují tuto kategorii, by měla s jakýmkoli specifickým plošným ziskem zacházet jako s plánovacím odhadem, dokud nebude pro jejich budovu vytvořen skutečný výkres dispozice. V praxi mnoho provozů volí spíše částečné mezipatře pokrývající definovanou skladovací nebo vychystávací zónu než celou budovu, čímž vyvažuje prostorový zisk a potřebu udržovat určité prostory v přízemí otevřené pro velká zařízení nebo průjezd. Zde uvedený procentuální zisk by měl být chápán spíše jako příklad než jako příslib konkrétního výsledku pro konkrétní web , protože každá budova má svou vlastní výšku, mřížku sloupců a omezení rozvržení.

5. Strukturální uspořádání mezipatrové regálové platformy

Vizualizace toho, jak do sebe konstrukční vrstvy mezipatrových regálů zapadají, pomáhá objasnit, jak se náklad přesouvá ze skladovaného zboží dolů na podlahu budovy. Níže uvedený diagram představuje zjednodušený příčný řez zobrazující sloupový a nosníkový rošt, povrch paluby a přístupový bod schodiště ve vzájemném vztahu. Toto není diagram zatížení, ale spíše konstrukční referenční ilustrace, která má ukázat obecný vztah mezi komponentami, o nichž jsme hovořili dříve v tomto článku. Čtení diagramu zdola nahoru se řídí stejným pořadím, v jakém zatížení prochází konstrukcí při běžném používání. Tento druh zobrazení rozvržení je často prvním referenčním objektem, na který se plánovači zaměří, než se rozhodnou pro rozmístění sloupů a umístění schodiště pro své vlastní místo.

Tento příčný řez ukazuje vrstvu palubky nahoře, podepřenou přímo sloupovým roštem probíhajícím až k úrovni podlahy, s nosníky umístěnými v místě přechodu mezi sloupovou konstrukcí a prostorem pod palubou. Sloupce jsou zobrazeny v pravidelných intervalech, což odráží, jak mezipatrové regály typicky rozdělují zatížení přes opakující se mřížku, spíše než soustřeďují váhu na malý počet bodů. Schodiště je zobrazeno umístěné na jednom konci konstrukce, což je běžná volba uspořádání, protože udržuje přístupový bod mimo hlavní sklad nebo pracovní prostor na horní palubě. Hloubka paprsku, zobrazená jako vodorovný pás těsně pod palubkou, je jednou z klíčových proměnných, která určuje, jak daleko mohou být sloupy od sebe vzdáleny, než se vychylování stane problémem. Ve skutečném zařízení by byly přítomny také další součásti, jako jsou madla, bezpečnostní brány v místech nakládání palet a příčné výztuhy mezi sloupy, ale jsou zde vynechány, aby byl zachován jasný konstrukční vztah. Tento zjednodušený pohled je nejužitečnější jako výchozí reference před vytvořením podrobného inženýrského nákresu pro konkrétní budovu, protože skutečné instalace musí při dokončování mřížky sloupů zohledňovat také stávající sloupy, dveře, umístění sprinklerů a osvětlení. Čtenáři, kteří plánují instalaci, by měli toto schéma považovat spíše za vysvětlující odkaz než se stavebním výkresem a měli by vždy potvrdit přesné rozměry a dráhy zatížení podle specifické technické dokumentace.

6. Porovnání úložné kapacity: Jednoúrovňové vs. mezipatrové regály

Porovnání skladovací kapacity mezi jednoúrovňovým uspořádáním a uspořádáním mezipatrových regálů v různých typech zařízení pomáhá ilustrovat, kde tato kategorie přináší nejpraktičtější výhody. Operace plnění elektronického obchodu, místa pro lehkou výrobu a všeobecné sklady vykazují každý jiný stupeň nárůstu kapacity, do značné míry v závislosti na tom, jak velká část jejich zásob je vhodná pro menší ručně přenášené položky oproti velkému paletizovanému zboží. Níže uvedený seskupený sloupcový graf představuje indexované srovnání jednoúrovňové a mezipatrové kapacity napříč třemi obecnými typy zařízení s použitím ilustrativních hodnot spíše než naměřených hodnot z jakéhokoli konkrétního místa. Toto srovnání je třeba číst spolu s dřívější diskuzí o využití prostoru, protože oba odrážejí stejný základní princip z různých úhlů.

Spárované sloupce v tomto grafu konzistentně ukazují vyšší mezipatrový pruh vedle kratšího jednoúrovňového pruhu ve všech třech typech zařízení, což potvrzuje obecné očekávání, že přidáním úrovně platformy se zvýší využitelná kapacita bez ohledu na odvětví. Plnění elektronického obchodu vykazuje jeden z větších relativních zisků, který odráží, jak dobře malé a středně velké balíkové zboží vyhovuje lehčímu, rovnoměrněji rozloženému nákladu typickému pro mezaninové terasy. Lehká výroba vykazuje v tomto ilustrativním srovnání poněkud menší relativní zisk, protože výrobní prostory často potřebují ponechat část přízemí otevřenou pro zařízení, pracovní stanice nebo tok materiálu, který nelze přemístit do patra. Všeobecné sklady jsou umístěny mezi dalšími dvěma a odrážejí směs paletizovaného a menšího zboží, které lze rozdělit na obě úrovně v závislosti na obratu a způsobu manipulace. Zisk zobrazený pro jakýkoli typ zařízení silně závisí na tom, jak velká část jeho inventáře je vhodná pro úložiště na úrovni platformy spíše než vyžadování přístupu k paletám v přízemí, takže tyto hodnoty by měly být považovány spíše za obecné směrové pokyny než za zaručený výsledek. Zařízení, která manipulují především s těžkým paletizovaným zbožím na úrovni země, s lehčími díly nebo hotovým zbožím vhodným pro horní palubu, mají tendenci vidět výsledky blíže k obecnému skladovému vzoru, který je zde znázorněn. Stejně jako u ostatních vizuálů v tomto článku závisí skutečné výsledky na konkrétním produktovém mixu, rozměrech budovy a rozvržení dokončeném pro každé místo.

7. Výběr typu terasy pro mezipatrové regály

Výběr palubek je jedním z praktičtějších rozhodnutí v projektu mezipatrových regálů, protože přímo ovlivňuje nosnost, povrchovou úpravu a způsob interakce zboží nebo pěší dopravy s horní úrovní. Níže uvedená tabulka porovnává tři běžné typy teras napříč obecnými charakteristikami relevantními pro plánování zařízení.

Podlahy z ocelových panelů se obecně volí tam, kde horní úroveň pojme paletované nebo těžší sypké zboží, protože její pevný povrch rovnoměrně rozkládá zatížení na nosné nosníky. Dřevotřískové desky jsou běžnou volbou pro zóny pro vychystávání objednávek a obecné skladovací prostory, kde je hlavní prioritou rovný, konzistentní povrch pro chůzi. Otevřená ocelová mřížka je obvykle specifikována tam, kde je konstrukčním požadavkem pokrytí protipožární tryskou nebo přirozené proudění vzduchu mezi úrovněmi, protože její otevřený vzor umožňuje průchod vody a vzduchu volněji než pevnou palubou. Výběr vhodného typu terasy spolu se správným zatížením pro sloupy a nosníky pomáhá zajistit, aby mezipatrová regálová platforma fungovala tak, jak je zamýšlena pro její specifickou funkci skladování nebo pracovního prostoru.

8. Údržba a bezpečnostní aspekty

Rutinní kontrola mezipatrové regálové plošiny by měla zahrnovat spojení základny sloupů, spoje nosníků a sloupů, upevňovací prvky teras a stav zábradlí a prken podél otevřených okrajů. Jakékoli známky koroze, uvolněné šrouby nebo pohyb palubního panelu by měly být okamžitě vyřešeny, protože plošina podporuje uskladněné zboží i personál pohybující se po horní úrovni. Schodiště a bezpečnostní závory by měly být kontrolovány z hlediska bezpečného připevnění a hladkého provozu, zejména na místech nakládání palet, kde se závory během každodenního provozu často otevírají a zavírají.

Týmy zařízení by také měly pravidelně potvrzovat, že zboží uložené na platformě zůstává v rámci původního projektovaného zatížení, protože změna typu produktu nebo balení v průběhu času může postupně posunout skutečné použití nad původní plán bez zjevné jediné příčiny. Pravidelná kontrola konstrukce spojená se správnou ochranou hran je základem bezpečného dlouhodobého používání jakékoli instalace mezipatrového regálu. Shanghai King Global Shelf Co., Ltd. navrhuje svá řešení skladových regálů a mezaninových platforem s přísnou kontrolou kvality a zátěžovým testováním a poskytuje konzultace s uspořádáním a podporu při instalaci, aby pomohla zákazníkům naplánovat konfigurace, které vyhovují jejich konkrétní výšce budovy, půdorysu a požadavkům na skladování.

9. Často kladené otázky

(1) Kolik dalšího úložného prostoru může poskytnout mezipatrové regály

Dodatečná využitelná plocha závisí na výšce stropu, uspořádání sloupů a na tom, zda platforma pokrývá celou půdorysnou plochu budovy nebo pouze její část, takže výsledky se liší místo od místa.

(2) Jaký typ terasy je nejvhodnější pro skladování palet na horní úrovni

Podlahy z ocelových panelů jsou obecně upřednostňovány pro skladování palet nebo volně loženého zboží, protože jejich pevný povrch rovnoměrně rozkládá soustředěné zatížení přes nosné nosníky.

(3) Lze instalovat mezipatrové regály kolem stávajících sloupů budovy

Ano, mezipatrové regály jsou obvykle plánovány jako volně stojící konstrukce, kterou lze během návrhu rozmístění rozmístit kolem stávajících sloupů budovy, dveří a horních překážek.

(4) Je mezipatrový regál vhodný jak pro skladování, tak pro použití v pracovním prostoru

Ano, v závislosti na volbě a uspořádání terasy může platforma podporovat skladování, vychystávací stanice, lehké montážní práce nebo běžné kancelářské a administrativní prostory.

(5) Co by mělo být pravidelně kontrolováno na mezipatrové regálové plošině

Pravidelné kontroly by měly zahrnovat spojení základny sloupů, spoje nosníků, upevňovací prvky teras, stav zábradlí a upevnění schodiště nebo bezpečnostní brány, aby byl zajištěn trvalý bezpečný provoz.
